1 Allgemeines

Ab 03/2016 unterstützen die GEVITAS-Programme REFLEX und GEVAS-Professional auch die Barcode-Scanner OPTICON OPN-2001.

Dieser sehr kompakte Scanner hat ein sehr gutes Preis-/Leistungsverhältnis. Er verfügt über einen guten Laser-Scanner und kann im Speicher ca. 15.000 Barcodes speichern.

Der Scanner wiegt nur 30 Gramm und findet in jeder Hosentasche seinen Platz. Er kann somit z.B. auf die Baustelle mitgenommen werden, um dort vor Ort Umbuchungen zu erfassen.

Diese Scanner sind sehr kompakt (ca. 3,5 x 6 cm!) und einfach zu bedienen.

Der Speicher reicht für ca. 15.000 Barcodes.

Es werden alle gängigen Barcode-Type unterstützt.

Die Daten werden einfach über die USB-Schnittstelle abgerufen.

Der Scanner hat nur 2 Tasten:

Scannen: Der Scanner wird eingeschaltet und man kann einen Barcode abscannen.
Löschen: Ermöglicht das Löschen eines bestimmten Barcodes oder des Speicher-Inhalts (dazu die Taste mind. 6 Sekunden lang gedrückt halten!).

1.1 Das Prinzip

Mit den kompakten und preiswerten mobilen Erfassungsgeräten der OPN 2001-Serie der Firma OPTICON können Daten mobil erfasst werden. Ein OPN 2001-Scanner kann nur Nummern (Inventarnummern) speichern. Von Artikeln, Aufträgen usw. weiß er nichts!

Die erfassten Nummern werden im Gerät gespeichert. Bis zu 10.000 Nummern können gespeichert werden, abhängig von der Größe der Nummern und der verwendeten Hardware.

1.1.1 Barcodes

Die Daten werden über den integrierten Barcode-Scanner erfasst.

Es werden alle gängigen Barcode-Typen unterstützt:

(1D): JAN/UPC/EAN (WPC) incl. add on, Chinese Post, Codabar/NW-7, Code 11, Code 39, Code 93, Code 128, IATA, Industrial 2of5, Interleaved 2of5, ISBN-ISMN-ISSN, Korean Postal Authority code, Matrix 2of5, MSI/Plessey-UK/Plessey, RSS, S-Code, Telepen, Tri-Optic

(2D) MicroPDF417, PDF417

1.1.2 Mengeneingabe

Da der OPTICON-Scanner keine Tastatur hat, werden für die Mengeneingabe spezielle Barcodes eingelesen. Die Menge 1 muss natürlich nicht eingegeben werden.

In einem Barcode kann also eine Inventar-Nummer drin sein ODER eine Menge.

Zuerst wird der Barcode gescannt. Wenn man keine Menge scannen will, kann man einfach den nächsten Barcode scannen.
Dann ein oder mehrere Mengen-Barcodes. Diese Mengen werden addiert!
Mit einem speziellen Barcode kann man die letzte Eingabe stornieren.

Beispiel:

"0100082"  ⇐ Inventarnummer
"0100081"  ⇐ Inventarnummer
"0000002"  ⇐ Menge
"0100080"  ⇐ Inventarnummer
"0000002"  ⇐ Menge
"99999"    ⇐ Storno letzten Scan
"0000003"  ⇐ Neue Menge
"5014775"  ⇐ Inventarnummer
"5014775"  ⇐ Inventarnummer

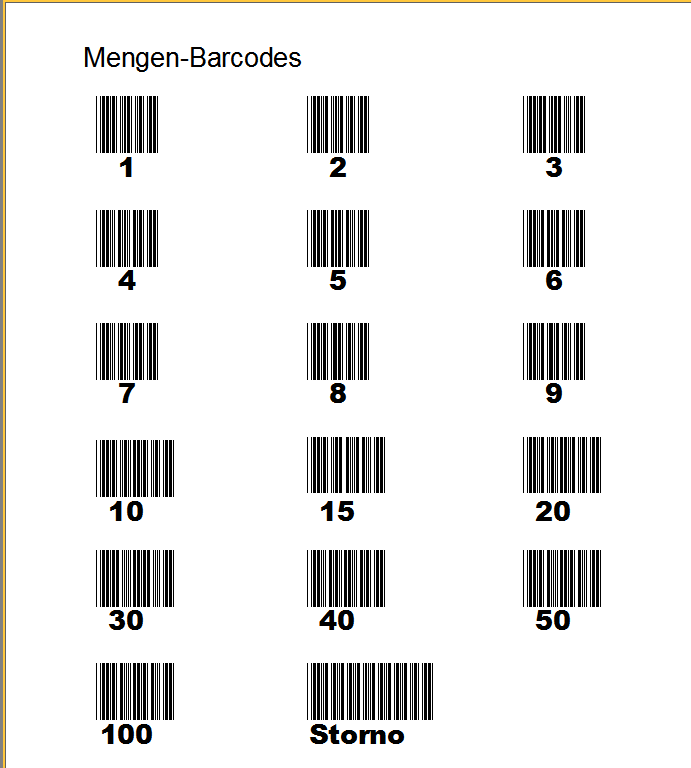

Einen Report für FastReport, mit dem man eine entsprechende Barcode-Seite ausdrucken kann, erhalten Sie auf Wunsch vom GEVITAS-Support.

Beispiel:

Wenn man alle gescannt hat, geht man zum PC, an dem die Übertragungseinheit angeschlossen ist. Dann öffnet man in der Lagerausgabe oder -Rücknahme den gewünschten Auftrag und startet den Vorgang mit der Schaltfläche Mobil. Dann werden die Daten aus dem Scanner ausgelesen, im Programm angezeigt und anschließend verbucht.

Optional kann man die Nummern aus dem Scanner wieder löschen.

2 Installation

2.1 USB-Treiber

Bevor man den Scanner an die USB-Schnittstelle anschließt, muss man den USB-Treiber "installieren! Dann kann man das Programm "USB Drivers Installer" verwenden, das man von der Homepage von OPTICON herunterladen kann.

32-Bit Windows
Starten Sie "USB Drivers Installer" als Administrator (rechte Maustaste "Als Administrator ausführen").

64-Bit Windows
Starten Sie "Windows7\64Bit\optusb64" als Administrator (rechte Maustaste "Als Administrator ausführen").

Klicken Sie auf 'Weiter. Der Treiber wird dann installiert.

Danach verbinden Sie den Scanner mit dem Rechner.

Nach einiger Zeit wird der Treiber für den Scanner installiert. Anschließend wird in dem Installationsfenster von Windows angezeigt, an welchem USB-Port der Scanner arbeitet, z.B. "COM3". Merken/notieren Sie sich diesen Port.

Wichtig: Wenn Sie den Scanner an einen anderen USB-Anschluss einstecken, bekommt er von Windows einen anderen Port zugewiesen!; Den Port bekommen Sie am Einfachsten angezeigt, wenn Sie Start⇒Geräte und Drucker wählen. Alternativ dazu können Sie auch den Gerätemanager öffnen.

3 Tool "OPN_200x" installieren

Es empfiehlt sich, das Tool "OPN200x" zu installieren. Dieses Programm ermöglichst es, den Scanner einzustellen und zu verwalten.

Sie können dieses Programm von der OPTIOCON-Homepage herunterladen.

Im Ordner "OPN2001SDKv10\Applications\OPN2001 Standard Demo\kit" finden Sie die Installationsdatei "OPN200x Setup.exe", mit der Sie das Tools installieren können.

Schließen Sie den Scanner an den USB-Port an und starten Sie "OPN200x". Klicken Sie auf "Device Options".
